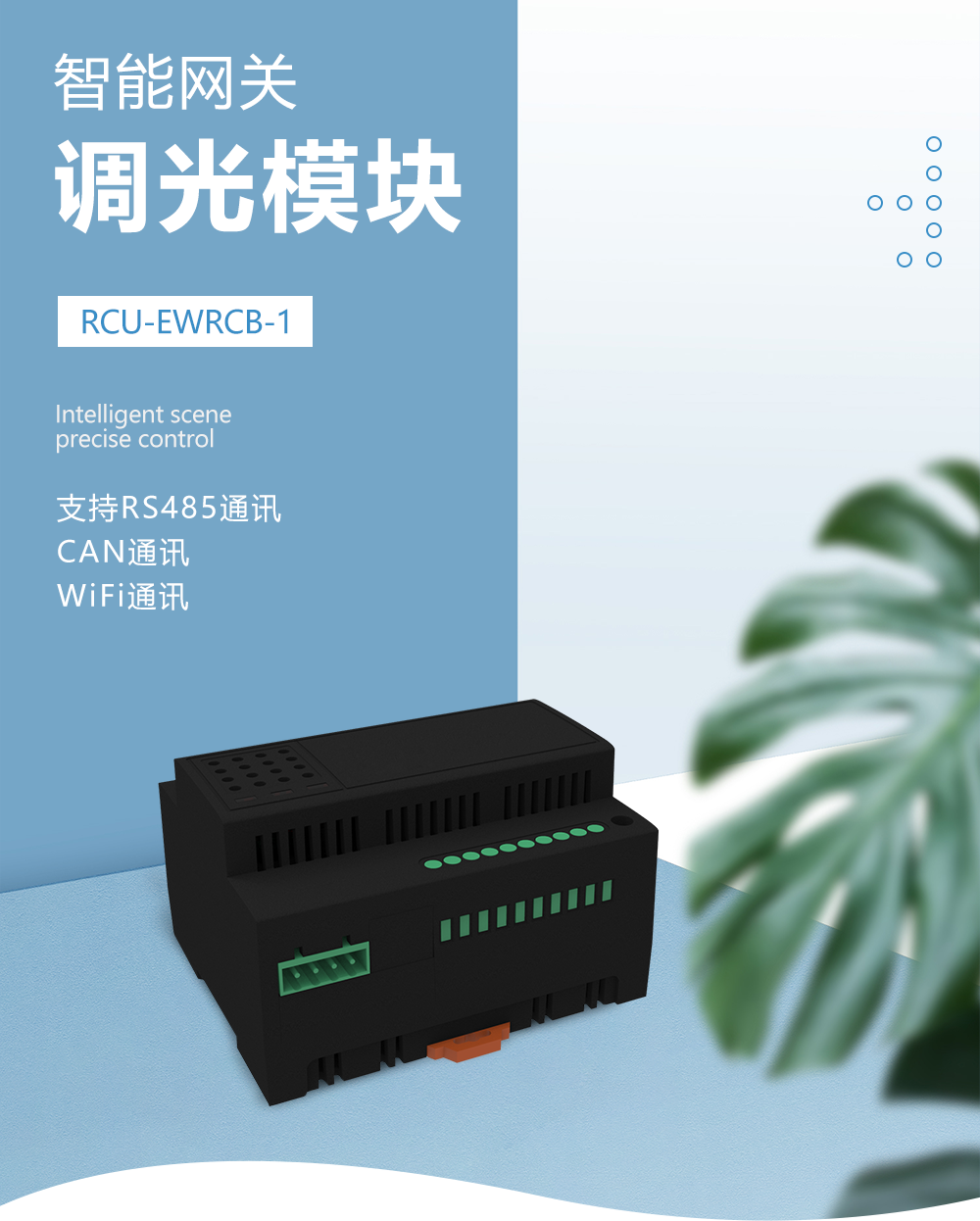

Ⅰ. 智能網關描述 網關模塊用于4通道智能控制系統的通信和網絡管理。具有IP網絡、場景模式、定時、WIFI、RS232/485數據處理等功能。它可以通過TCP/UDP協議與操作管理平臺進行通信。4通道m(xù)odbus網關模塊一般作為智能酒店和樓宇自控系統的主主機,與繼電器模塊/窗簾模塊/調光模塊連接,實現智能家居的燈光控制、窗簾控制和空調控制。 |

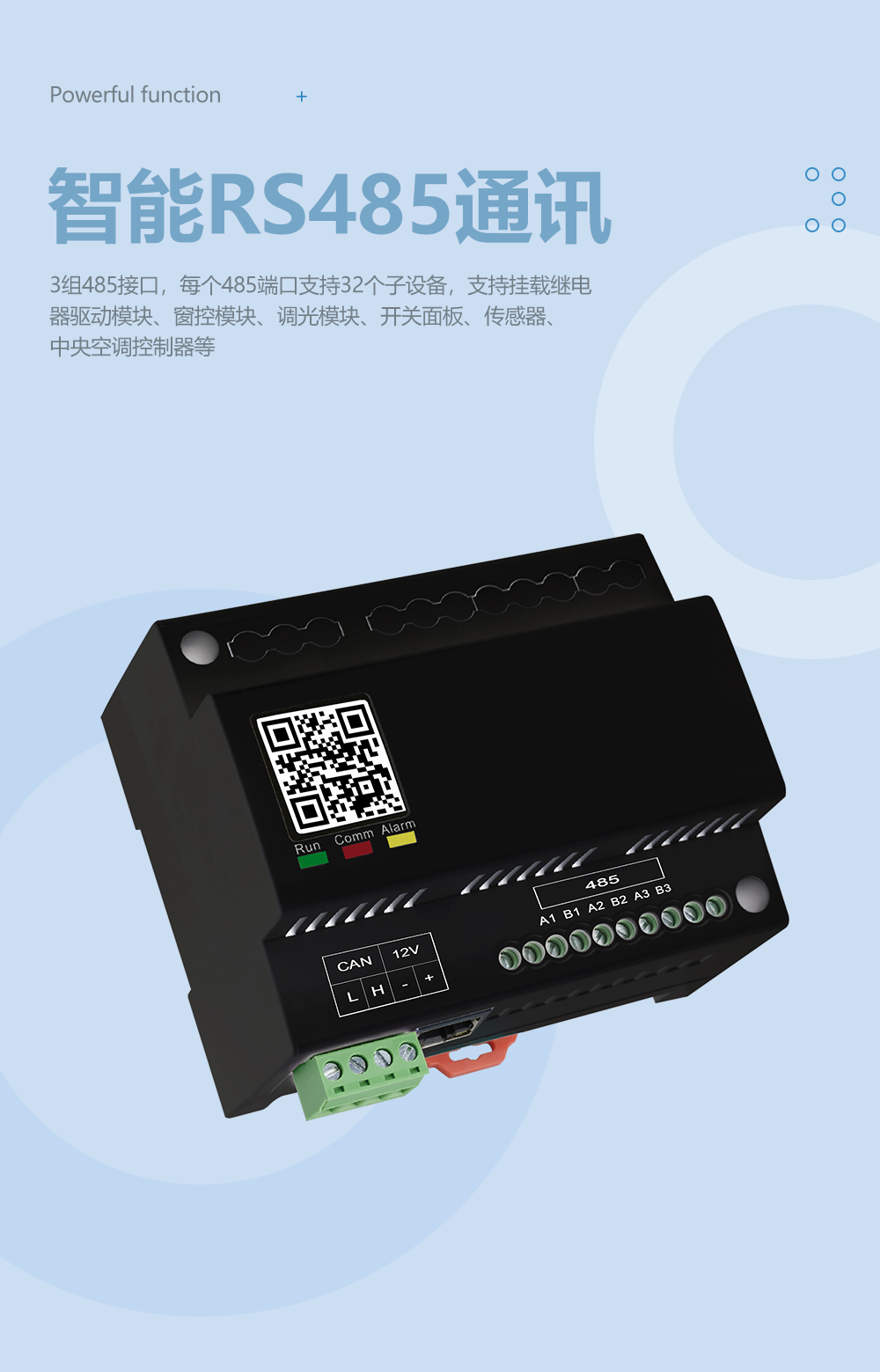

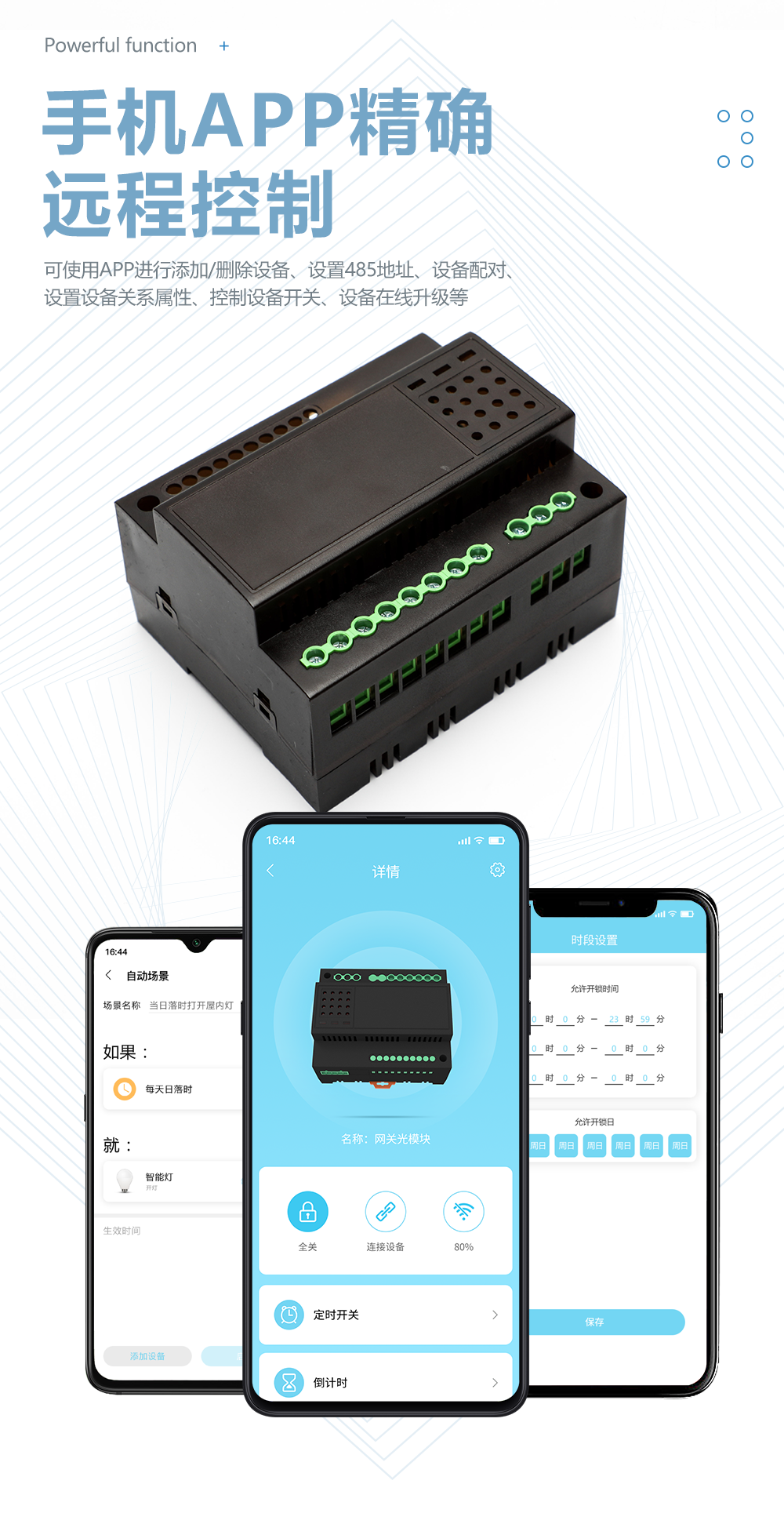

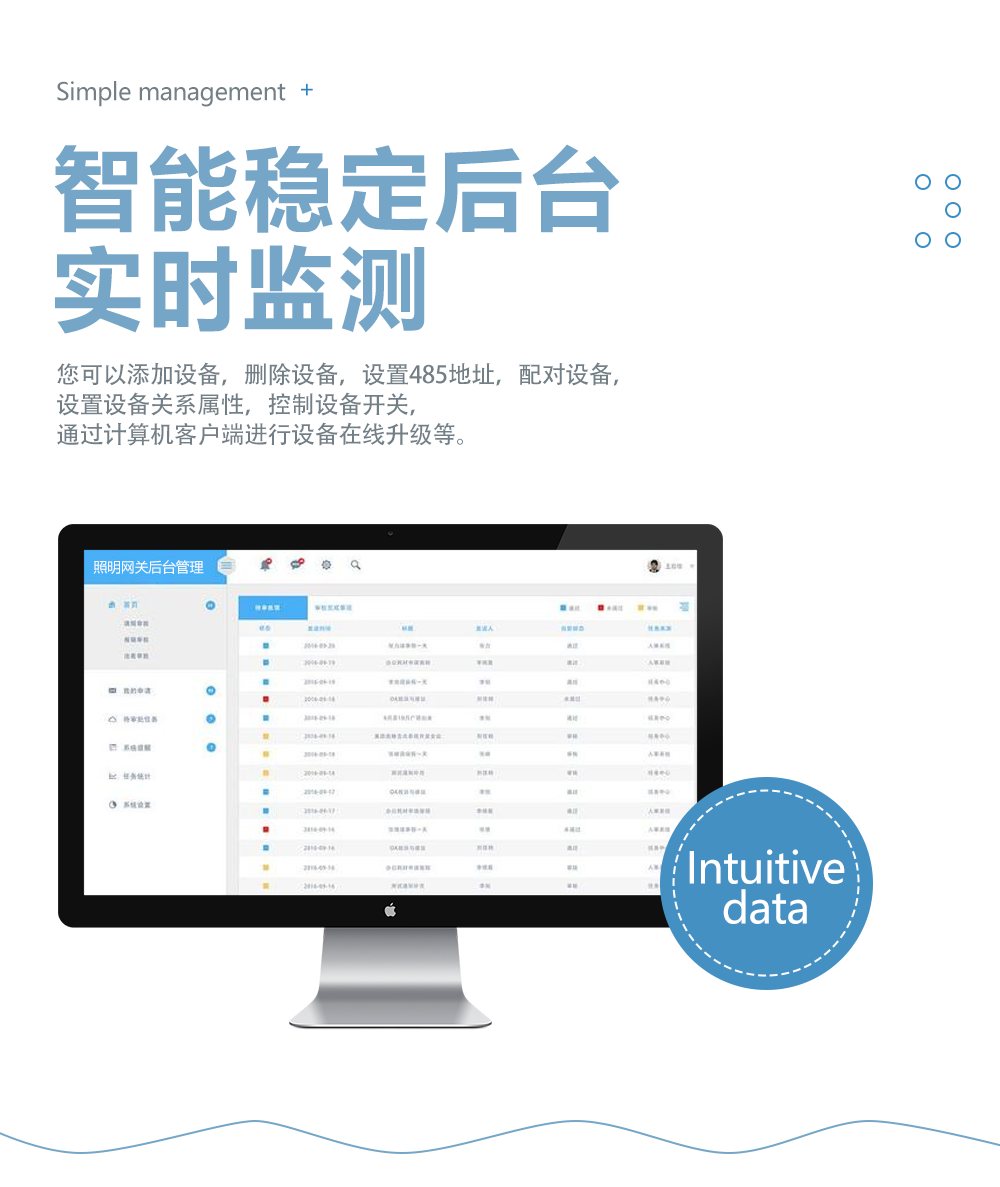

Ⅱ. 網關特點 - Modbus 網關模塊 ● 場景模式: 支持32個場景定義 ● 定時:RTC實時時鐘,支持現場定時功能。 ● RS485 通訊: 3組485接口,每個485接口支持32個子設備,支持安裝繼電器驅動模塊,窗口 控制模塊、調光模塊、開關面板、傳感器、中央空調控制器等。 ● CAN 通訊: 支持網關間場景聯動功能 ● WIFI 通訊: 通過WIFI連接云服務器,通過移動app/后端服務器操作設備 ● 遠程控制:可添加/刪除設備、設置485地址、設備配對、設置設備關系屬性、控制設備 交換機、設備在線升級等。 |

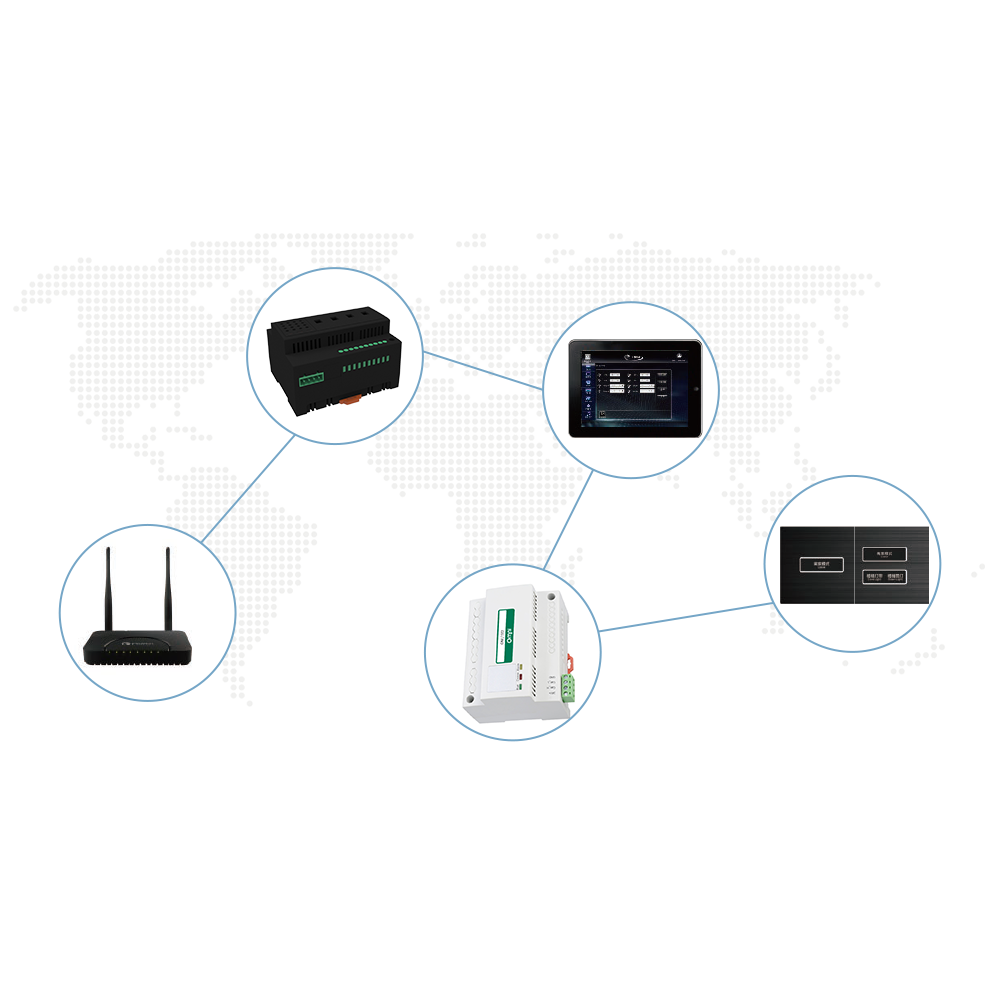

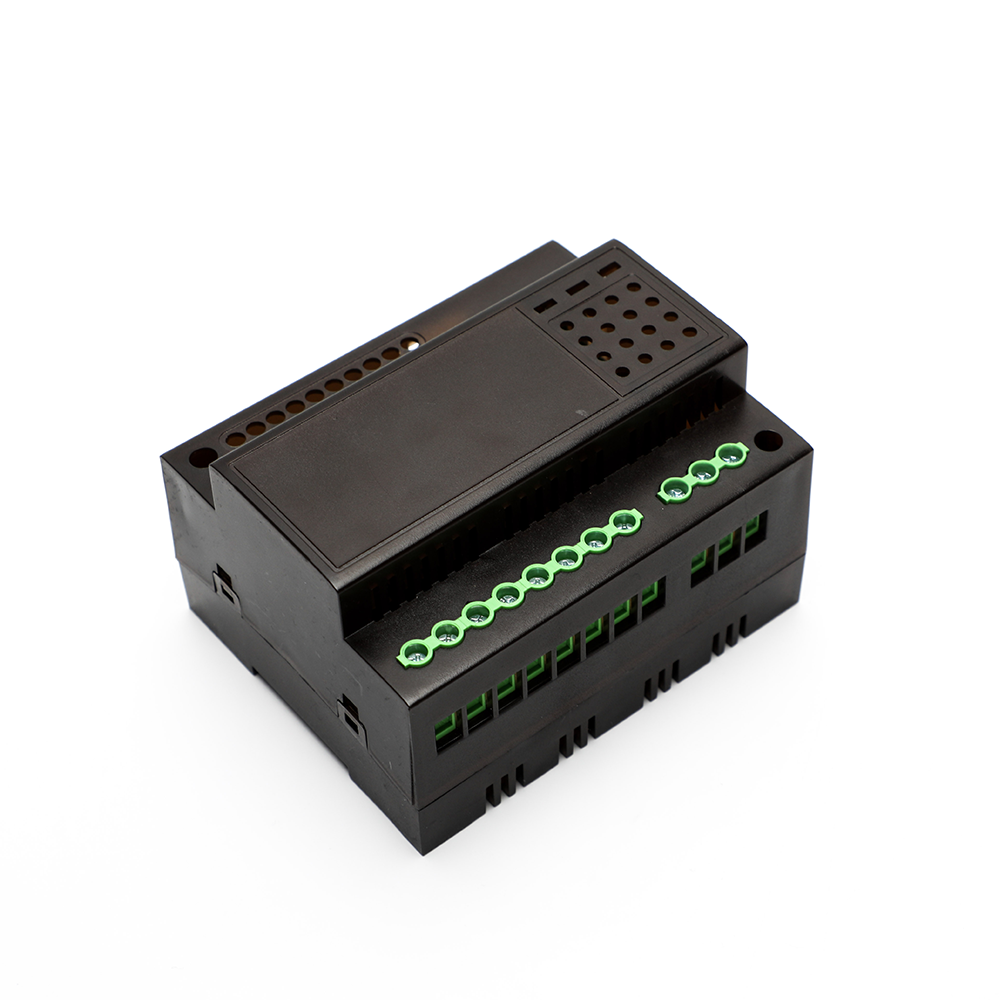

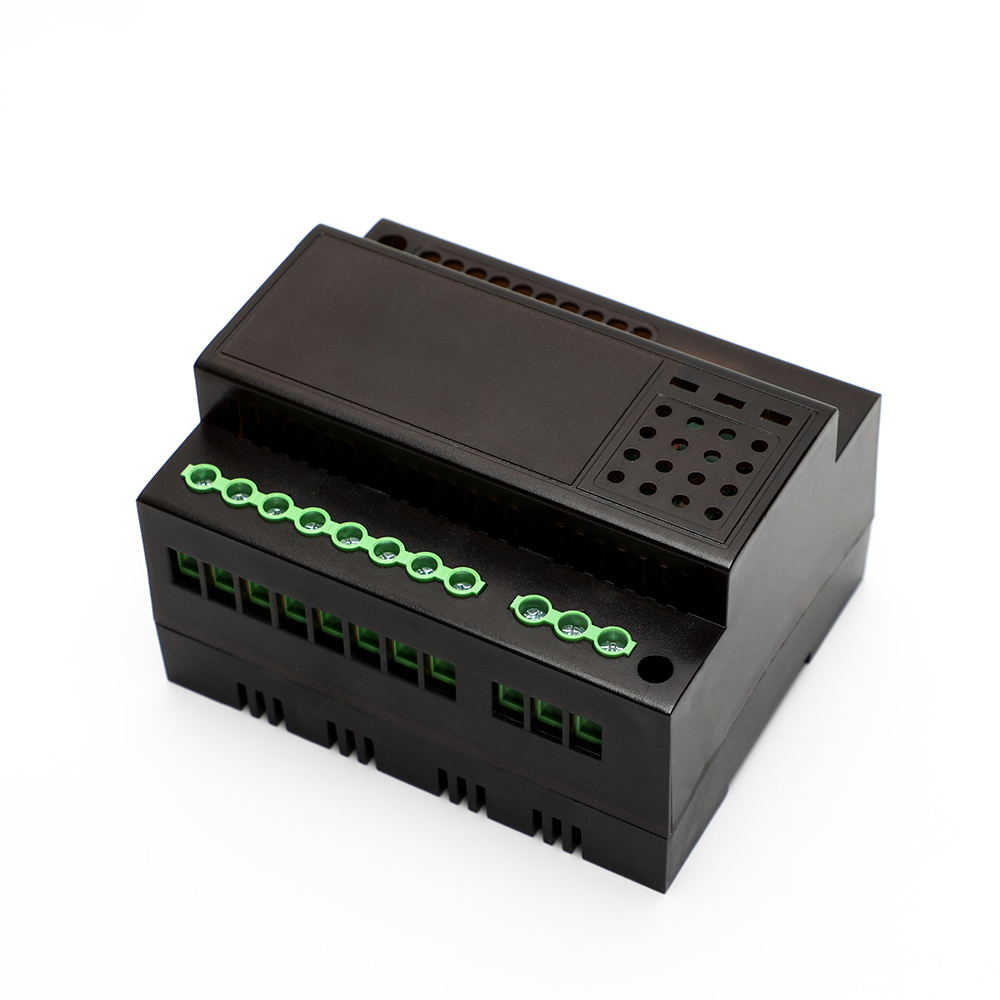

Ⅲ. Gateway Modules Structure

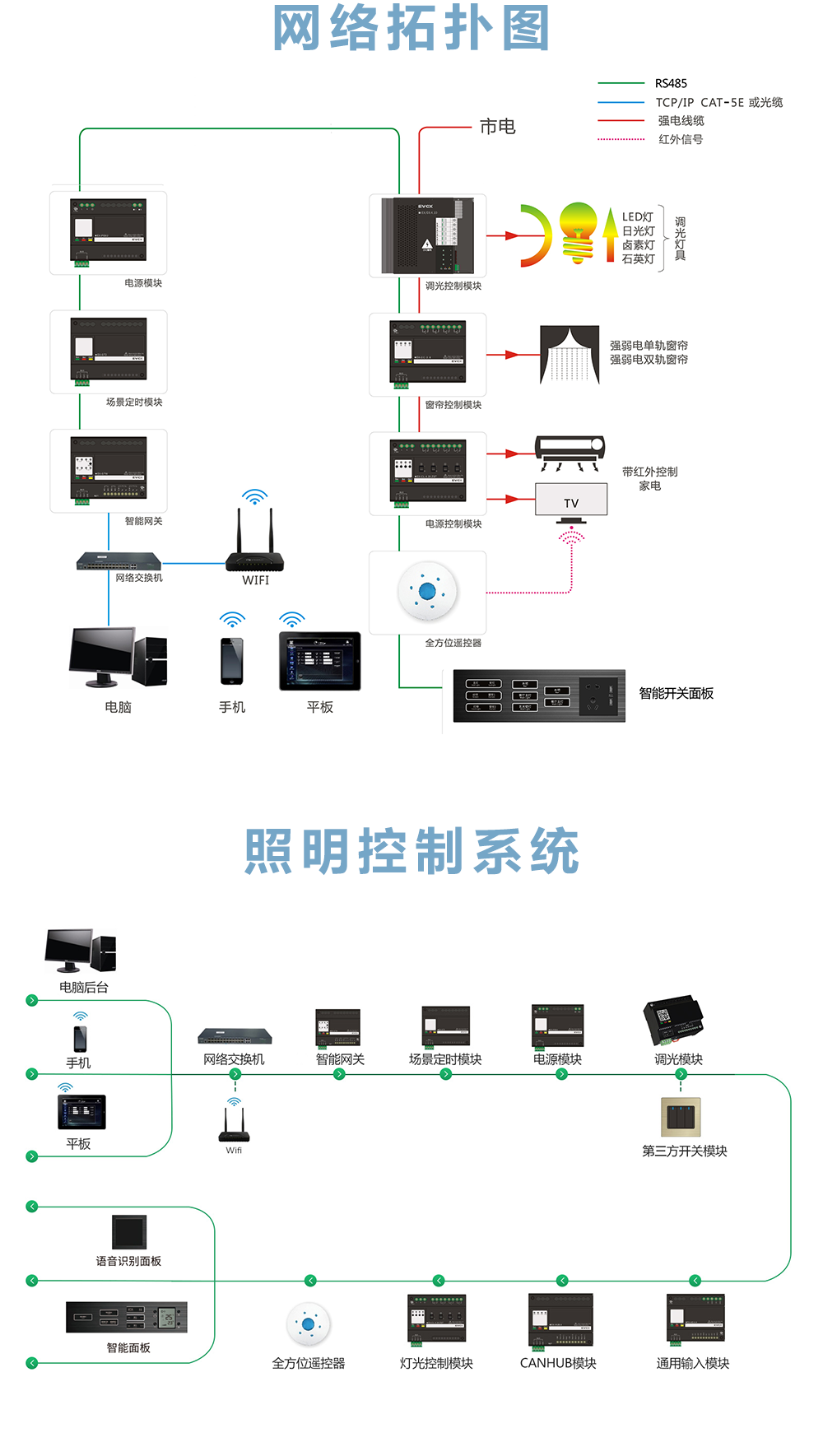

Ⅳ. Rs485 Modbus Light Control System

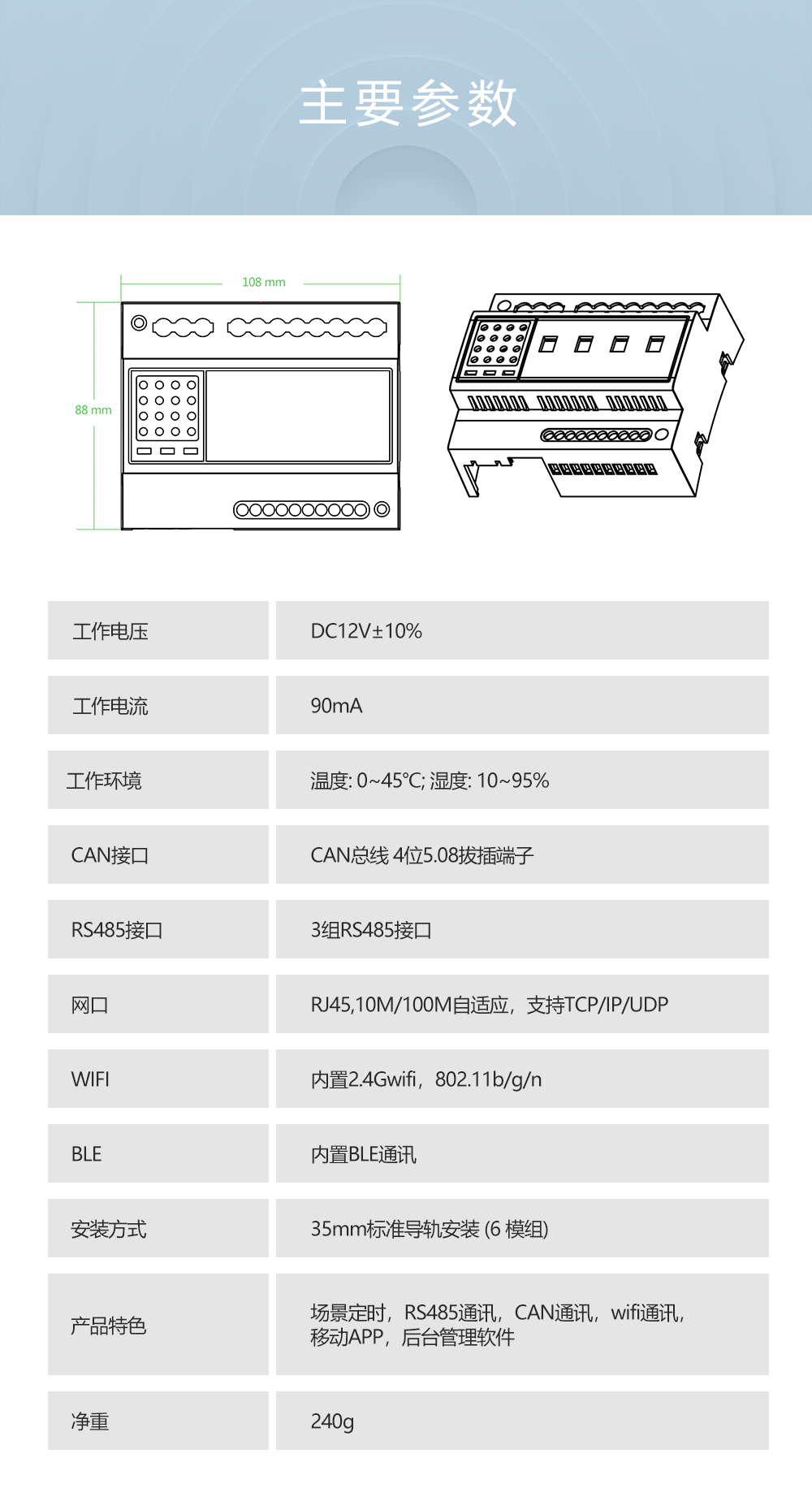

原產地 |
中國 |
品牌名稱 |
歐米 |
使用場景 |
通用 |
尺寸 |
108mm*88mm*66mm |
工作電壓 |
12VDC±10% |
工作電流 |
90mA |
CAN 接口 |
總線4位5.08能否插接終端 |
RS485 接口 |
3組RS485接口 |
網絡端口 |
RJ45, 10M/100M自適應,支持TCP/IP/UDP |
無線網絡 |
內置2.4G wifi, 802.11 b/g/n |

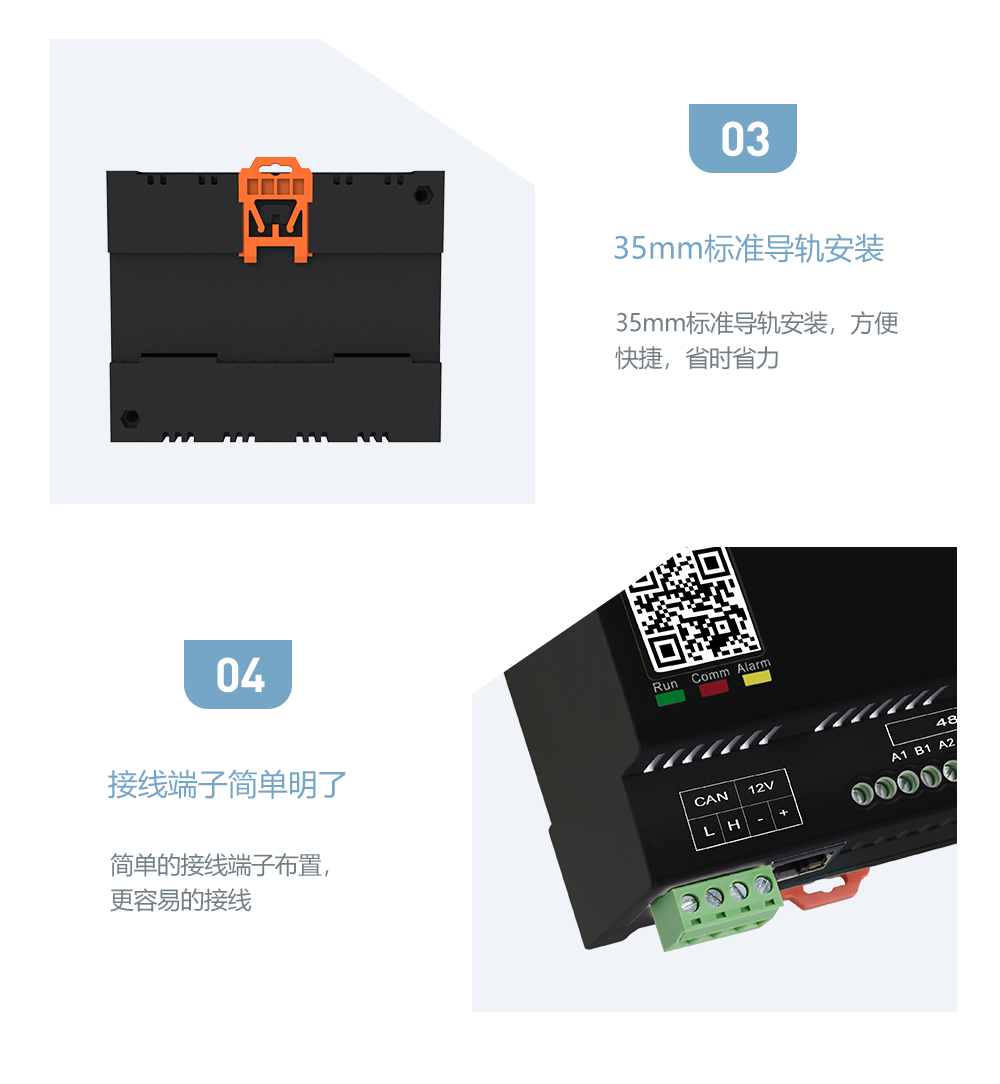

安裝方法 |
35mm標準滑道安裝(6個模塊) |
